상세 정보 |
|||
| 재료: | 티타늄 Gr1, Gr2 | 피복 사이즈: | 2-12mm |
|---|---|---|---|
| 밑창판 크기: | 2-200mm | 길이: | 최대 15미터 |
| 기준: | ASTM B898 | ||
| 강조하다: | 내식성 티타늄 튜브시트,티타늄 튜브시트 Gr1 Gr2,Gr5 클래드 튜브시트 |
||
제품 설명

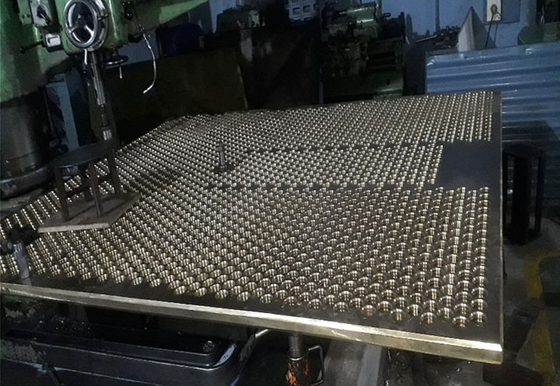

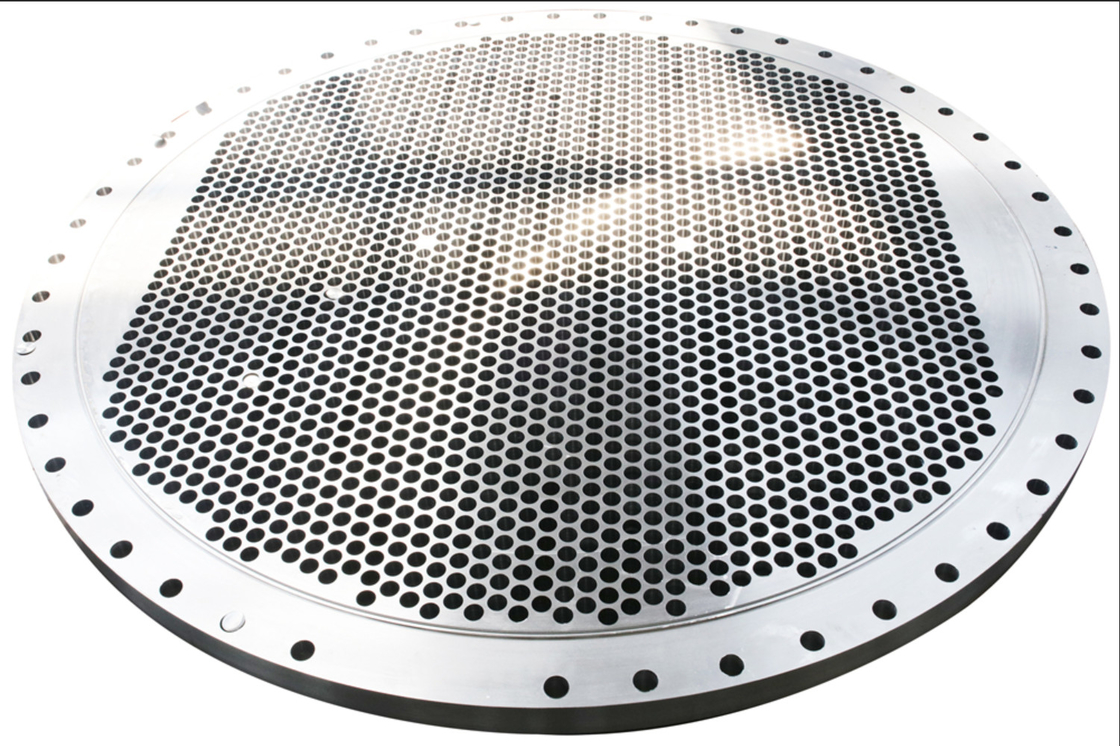

내식성 티타늄 클래드 플레이트 Gr1 Gr2 Gr5 클래딩 플레이트 튜브 시트
제품 설명
티타늄 튜브 시트 열교환기는 매우 컴팩트한 패키지에서 표면적을 최대화하기 위해 개발되었습니다.냉매 대 물 및 물 대 물 적용을 위해 설계되었습니다.모든 내부 재료는 해수에서 부식되지 않으며 독성 요소가 시스템 물에 침출되지 않습니다.내부 튜브 시트 코일은 전체가 티타늄 튜브로 구성되어 있으며 절연된 Schedule 40 PVC 쉘로 둘러싸여 있습니다.Schedule 80 PVC 및 Schedule 80 CPVC 쉘과 함께 사용할 수도 있습니다.한쪽 끝은 청소 및 코일 검사를 위해 플랜지가 있습니다.7.5hp(90,000btus) 이상의 크기로 제공됩니다.
재료:
티타늄, 니켈, 티타늄/강철, 니켈/강철, 구리, 스테인리스강/강철, 탄소강 복합재
압력:
저압, 중압 및 고압.
온도:
저온 열교환기, 중온 열교환기 및 고온 열교환기.
중간:
불연성, 무독성 및 비부식성 매체뿐만 아니라 가연성, 독성, 부식성 매체 및 고인화성, 고독성, 고부식성 매체.
사용 가능한 크기:
클래딩 플레이트 두께: 2-12mm
베이스 플레이트 두께: 3-200mm
길이: 최대 12미터
처리 중
롤링 클래딩 및 폭발성 클래딩
기준:
ASTMB898
적용 사례:
요소 플랜트, 해수 담수화 플랜트, 화학 장비, 석유 생산, 항공 우주 등....
| 기준 | 화학 성분(무게 %, 최대 또는 범위) | 기계적 특성(분) | |||||||||||||
| ASTM B265 | UNS 아니 |
N | 씨 | 시간 | 철 | 영형 | 알 | V | 피디 | 모 | 니 | 인장 | 생산하다 | 엘자. | 빨간색. |
| MPa | MPa | % | % | ||||||||||||
| GR 1 | R50250 | 0.03 | 0.08 | 0.015 | 0.2 | 0.18 | 240 | 138 | 24 | 30 | |||||
| GR 2 | R50400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 345 | 275 | 20 | 30 | |||||
| GR 3 | R50550 | 0.05 | 0.08 | 0.015 | 0.3 | 0.35 | 450 | 380 | 18 | 30 | |||||
| GR 4 | R50700 | 0.05 | 0.08 | 0.015 | 0.5 | 0.4 | 550 | 483 | 15 | 25 | |||||
| GR 5 | R56400 | 0.05 | 0.08 | 0.015 | 0.4 | 0.2 | 5.5-6.75 | 3.5-4.5 | 895 | 828 | 10 | 25 | |||
| GR 7 | R52400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 0.12-0.25 | 345 | 275 | 20 | 30 | ||||
| GR 9 | R56320 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5-3.5 | 2.0-3.0 | 620 | 483 | 15 | 25 | |||
| GR 12 | R53400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 0.2-0.4 | 0.6-0.9 | 483 | 345 | 18 | 25 | |||
| GR 23 | R56401 | 0.03 | 0.08 | 0.0125 | 0.25 | 0.13 | 5.5-6.5 | 3.5-4.5 | 828 | 759 | 10 | 15 |
|||
