티타늄 Gr1 Gr2 열교환기 관판 SA182 F304L F316L 입히는 판 관판

제품 설명

내식성 TitaniumGr1/Gr2/Gr5/Gr7/Gr9/Gr12+SA182 F304L,F316L, 클래드 플레이트 클래딩 플레이트 튜브 시트

제품 설명

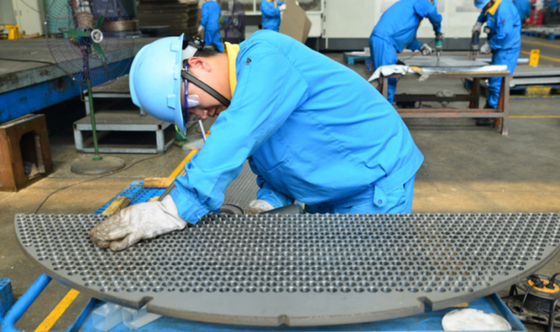

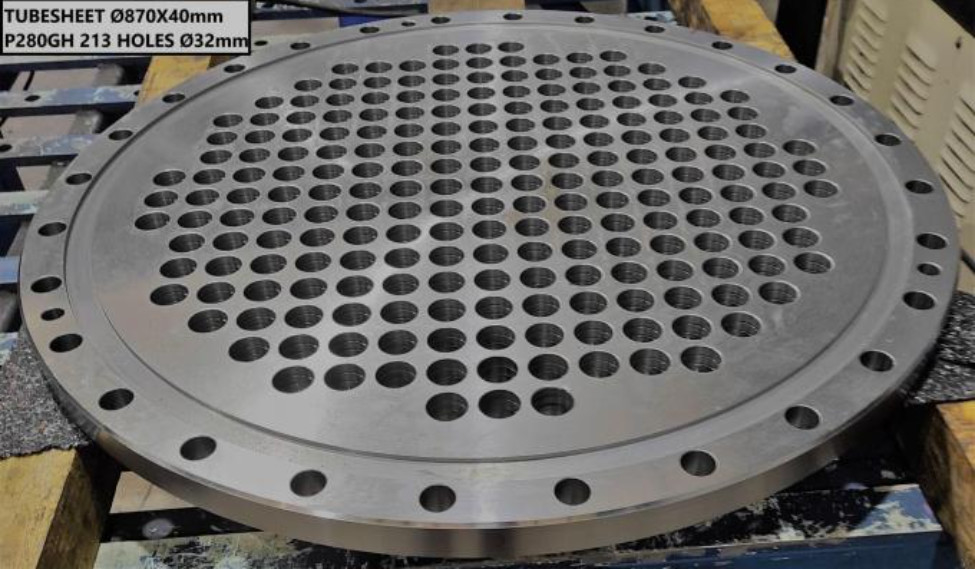

티타늄 튜브시트는 주로 컬럼 튜브를 지지하는 화학 용기에 사용됩니다.티타늄 튜브시트는 우수한 내식성으로 인해 고급 화학 장비에 널리 사용됩니다.가공되지 않은 티타늄 튜브 시트를 제공하는 것 외에도 Lixing Titanium은 고객의 도면에 따라 기계 가공된 튜브 시트도 생산합니다.우리는 로커 드릴링 구멍 가공과 함께 CNC 드릴링 머신을 사용하여 이중 튜브 시트 구멍의 위치 정밀도, 공차 및 조리개 마무리의 구멍을 효과적으로 보장하여 튜브 시트의 품질을 크게 향상시켰습니다.

애플리케이션
쉘 및 튜브 열교환 기, 보일러, 압력 용기, 증기 터빈, 대형 중앙 냉난방 장치, 담수화 등에 사용됩니다.

테스트
화학 성분 시험
물성시험
외관 결함 검사
초음파 탐상

사양

등급	상태	사양
그리르1, 그리르2, 그리르4, Gr7, Gr11, Gr12, Gr16	열연(R) 냉연(Y) 소둔(M) 용액처리(ST)	외경(mm)	두께(mm)
		150～2500	35～250



화학적 구성 요소

등급	화학 조성, 중량 백분율(%)
	씨 (≤)	영형 (≤)	N (≤)	시간 (≤)	철 (≤)	알	V	피디	루	니	모	기타 요소 최대각	기타 요소 최대총
Gr1	0.08	0.18	0.03	0.015	0.20	—	—	—	—	—	—	0.1	0.4
Gr2	0.08	0.25	0.03	0.015	0.30	—	—	—	—	—	—	0.1	0.4
Gr4	0.08	0.25	0.03	0.015	0.30	—	—	—	—	—	—	0.1	0.4
Gr7	0.08	0.25	0.03	0.015	0.30	—	—	0.12～0.25	—	0.12～0.25	—	0.1	0.4
Gr11	0.08	0.18	0.03	0.15	0.2	—	—	0.12～0.25	—	—	—	0.1	0.4
Gr12	0.08	0.25	0.03	0.15	0.3	—	—	—	—	0.6～0.9	0.2～0.4	0.1	0.4
Gr16	0.08	0.25	0.03	0.15	0.3	—	—	0.04～0.08	—	—	—	0.1	0.4



물리적 특성

등급	물리적 특성
	인장강도 분		항복 강도 (0.2%, 오프셋)				신장 50mm 최소(%)
	ksi	MPa	분		최대
			ksi	MPa	ksi	MPa
Gr1	35	240	20	138	45	310	24
Gr2	50	345	40	275	65	450	20
Gr4	80	550	70	483	95	655	15
Gr7	50	345	40	275	65	450	20
Gr11	35	240	20	138	45	310	24
Gr12	70	483	50	345	—	—	18
Gr16	50	345	40	275	65	450	20
