상세 정보 |
|||
| 재료: | 티타늄 Gr1 + SA 516 Gr70 | 가공: | 그림에 따르면 |
|---|---|---|---|
| 드릴링: | 그림에 따르면 | 길이: | 최대 15미터 |
| 기준: | ASTM B898 | 표면: | 우아한 |
| 신청: | 열교환기 | ||
| 강조하다: | Gr1 SA 516 티타늄 튜브 시트,티타늄 튜브 시트 90mm,압력 용기용 90mm 튜브 시트 |
||
제품 설명

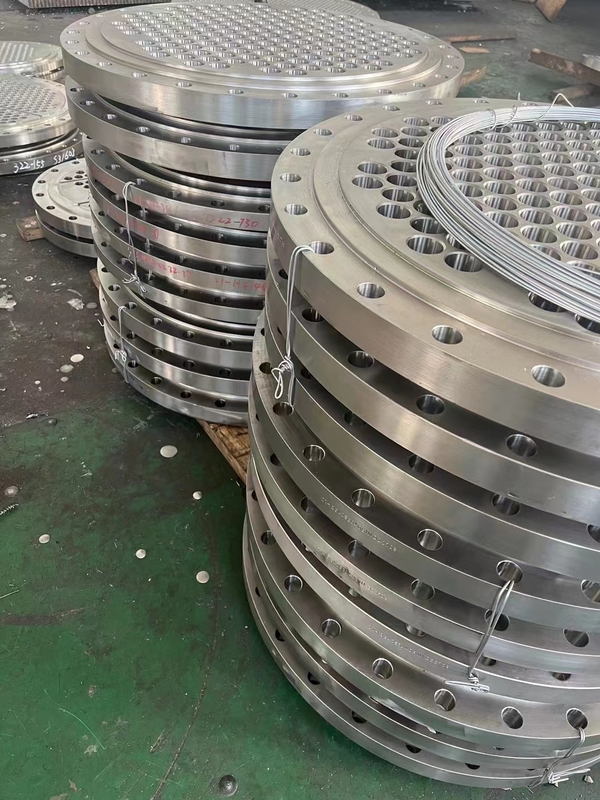

열교환기를 위한 티타늄 ASTMB265 Gr1 10mm + SA 516 GR70 90mm 튜브 시트
제품 설명
티타늄 튜브와 티타늄 튜브 시트의 용접.튜브 시트는 티타늄 클래딩(ASTM B265 Gr.1 시트와 결합된 ASTM A516 등급 70 플레이트)으로 만들어집니다.티타늄 용접 튜브(Φ25mm x 0.7mm 두께 x 11.2m 길이)는 ASTM B338 등급 1로 제조됩니다. 튜브 시트는 호주의 발전소 콘덴서용으로 설계되었습니다.
티타늄은 내식성이 우수하여 각종 화학 반응 용기 및 열교환기 재료에 널리 사용되어 왔지만 고가라는 단점이 있다.특히 구조 부품으로 사용하는 경우 이 문제는 특히 명백하며 효과적인 해결책은 티타늄 클래드 강판을 사용하는 것입니다.티타늄과 일반 강철의 조합을 티타늄 클래드 강판이라고 합니다.티타늄의 내식성과 일반 강판의 강도를 구조로 가지고 있습니다.가장 중요한 것은 전체 비용을 크게 줄일 수 있다는 것입니다.
사용 가능한 크기:
클래딩 플레이트 두께: 2-12mm
베이스 플레이트 두께: 3-200mm
길이: 최대 12미터
처리 중:
롤링 클래딩 및 폭발성 클래딩
기준:
ASTMB898
| 기준 | 화학 성분(무게 %, 최대 또는 범위) | 기계적 특성(분) | |||||||||||||
| ASTM B265 | UNS 아니 |
N | 씨 | 시간 | 철 | 영형 | 알 | V | 피디 | 모 | 니 | 인장 | 생산하다 | 엘자. | 빨간색. |
| MPa | MPa | % | % | ||||||||||||
| GR 1 | R50250 | 0.03 | 0.08 | 0.015 | 0.2 | 0.18 | 240 | 138 | 24 | 30 | |||||
| GR 2 | R50400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 345 | 275 | 20 | 30 | |||||
| GR 3 | R50550 | 0.05 | 0.08 | 0.015 | 0.3 | 0.35 | 450 | 380 | 18 | 30 | |||||
| GR 4 | R50700 | 0.05 | 0.08 | 0.015 | 0.5 | 0.4 | 550 | 483 | 15 | 25 | |||||
| GR 5 | R56400 | 0.05 | 0.08 | 0.015 | 0.4 | 0.2 | 5.5-6.75 | 3.5-4.5 | 895 | 828 | 10 | 25 | |||
| GR 7 | R52400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 0.12-0.25 | 345 | 275 | 20 | 30 | ||||
| GR 9 | R56320 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5-3.5 | 2.0-3.0 | 620 | 483 | 15 | 25 | |||
| GR 12 | R53400 | 0.03 | 0.08 | 0.015 | 0.3 | 0.25 | 0.2-0.4 | 0.6-0.9 | 483 | 345 | 18 | 25 | |||
| GR 23 | R56401 | 0.03 | 0.08 | 0.0125 | 0.25 | 0.13 | 5.5-6.5 | 3.5-4.5 | 828 | 759 | 10 |
15
|
|||
